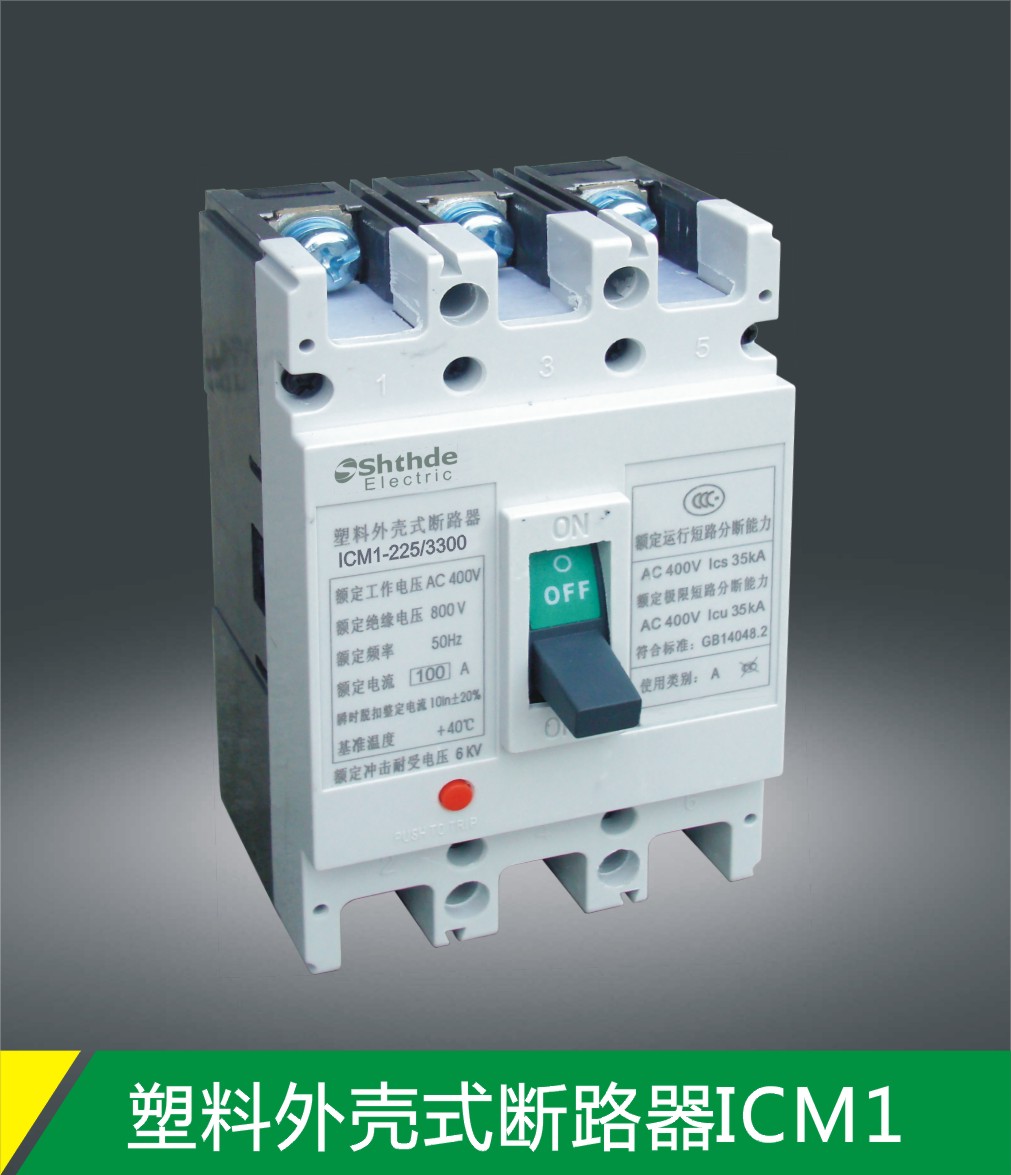

施耐德香港有限公司ICM1塑料外壳式断路器适用范围：ICM1系列塑料外壳式断路器（以下简称断路器）是本公司综合采用国际先进技术设计开发的新型断路器之一。
施耐德香港有限公司ICM1塑料外壳式断路器额定绝缘电压至800V（63型为500V），适用于交流50Hz或60Hz，ICM1塑料外壳式断路额定工作电压到690V，额定工作电流从6A到1250A的配电网络电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。该断路器具有体积小、分断路、飞弧短（或无飞弧）等特点，是用户使用的理想产品。断路器垂直安装（即竖装），亦可水平安装（横装）。具有隔离功能。
香港施耐德ICM1塑料外壳式断路器本产品符合GB14048.2标准。
用途代号：配电用断路器无代号；保护电动机用断路器以2表示，配电用断路器的瞬时动作特性整定为8In±20%，电动机保护用断路器瞬时动作特性整定为12In±20%。
操作方式代号：手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示
分断能力特征代号：S-标准型；H-较高型；R-限流型
四极产品中性极（N极）的形式分四种
A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型N极不安装过电流脱扣元件，且N极与其它三极一起合分；（N极先合后分）；
C型N极安装过电流脱扣元件，且N极与其它三极一起合分；（N极先合后分）；
D型N极安装过电流脱扣元件，且N极始终，不与其它三极一起合分。
香港施耐德ICM1塑料外壳式断路器 分类
按断路器的分断能力分：标准型（S型）较高型（H型）限流型（R型）
按断路器的接线方式分：板前接 线板后接 线插入式
按操作方式分：手柄直接操作 转动手柄操作 电动操作
按极数分：二极 三极 四极
香港施耐德ICM1塑料外壳式断路器 主要技术参数
额定绝缘电压（V）：400V/690V
额定工作电压（V）：400V/690V
额定电流（A）：6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、630A、700A、800A
极数：3极；4极。
型号：ICM1-63、ICM1-100、ICM1-225、ICM1-400、ICM1-630、ICM1-800
香港施耐德ICM1塑料外壳式断路器 欠电压脱扣器
当电压下降（甚至缓慢下降）到额定电压的70%和35%范围内，欠电压脱扣器应动作；欠电压脱扣器在电源电压低于脱扣器电压的35%时，欠电压脱扣器应能防止断路器闭合；电源电压等于或大于85%时，应能保证断路器闭合。
特别提醒：装有欠电压脱扣器的断路器，只有在欠电压通以额定电压的情况下，断路器才能正常分合闸。
额定值
代号 A2 A4 D1 D2
电压规格 AC230V AC400V DC110V DC220V
额定频率 50Hz 50Hz
分励脱扣器
在70%~110%的额定电压下断路器能可靠断开。
额定值
代号 A2 A4 D1 D2 D3
电压规格 AC230V AC400V DC110V DC220V D24V
额定频率 50Hz 50Hz
注：电压规格选用DC24V时，额定电流达到5A±10%。
ICM1系列塑料外壳式断路器欠电压脱扣器接线图
ICM1系列塑料外壳式断路器分励脱扣器接线图
7.1.3 辅助触头和报警触头
壳架等级 约定发热电流Ith A AC400V时的额定电流Ie A DC230V时的管理Ie A
Inm≤225A 3 0.26 0.14
Inm≥400A 6 3 0.2
a.辅助触头
断路器在“分”位置时
断路器在“合”位置时
b.报警触头
断路器正常合分时、报警触头不动作、只有在自由脱扣（或故障跳闸）后报警，触头才改变原始位置，即常开变闭合、常闭变打开。待断路器再扣后，报警触头恢复原始状态。
断路器在“分”“合”位置时的状态
断路器在自由脱扣（报警）时的状态
香港施耐德ICM1塑料外壳式断路器 外形及安装尺寸
ICM1塑壳断路器外形尺寸(长×宽×高)：
ICM1-100L/3300（4300）：150×92（122）×86（H、M型：104）；
ICM1-225 L/3300（4300）：165×107（142）×110（H、M型：127）；
ICM1-400 L/3300（4300）：150×150（198）×155（H、M型：146.5）；
ICM1-630 L/330（4300）0：270×182（240）×160（H型：155）；
ICM1塑壳断路器安装尺寸(长×宽×直径)：
ICM1-100L/3300（4300）：129×30（60）×Φ5；
ICM1-225 L/3300（4300）：126×35（70）×Φ5；
ICM1-400 L/3300（4300）：194×44（94）×Φ7；
ICM1-630 L/330（4300）0：200×58（116）×Φ7；
|
