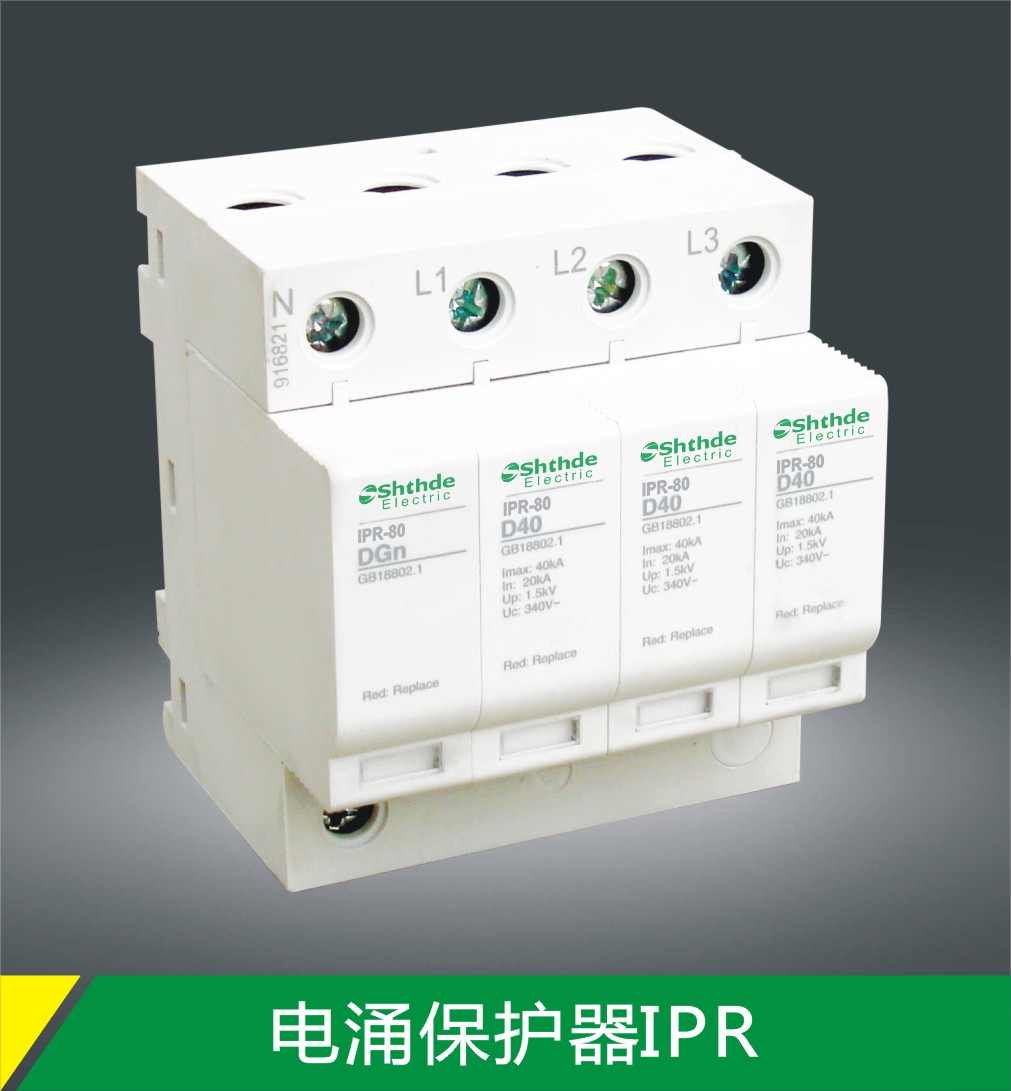

IPR电涌保护器
香港施耐德IPR电涌保护器是用于交流50Hz,额定电压至380V的IT,TT,TN-C,TN-S,TN-C-S等供电系统，对间接雷电和直接雷电影响或其他瞬间过电电压的电涌进行保护
施耐德香港有限公司IPRD电涌保护器工作原理
IPR为一端口，防触电保护，户内式固定安装，电压限制型
IPR内为脱离器，当IPR因过热，击穿失效时，脱离器能自动将起从电网上脱离，同时给出指示信号，正常工作时，可视窗口显示白色，失效脱离后，显示红色
在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器，在正常情况下保护器处于高电阻状态，电网因为雷击或者是其他原因出现电涌过电压时，保护器将立即在纳秒级时间内迅速导通，将电涌引入大地，从而保护了电网上的用电设备。
香港施耐德IPR电涌保护器 安装：
通常安装在进线低压配电柜处，长度不超过500mm
为防止电涌保护器失效后影响电网工作，联于L线保护器应该串接一个熔断器或者断路器。
符合标准：18805.1/IEC61643-1
网络额定电压：Un:220/380 VAC
最大持续运行电压Uc:275/420 140/275
最大放电电流Imax(8/20uS):65/40/15/8kA
标称放电电流In(8/20uS):20/15/5/2kA
极数：1P+N/2P/3P+N/4P
2.5-25 mm2软线
通过机械指示显示窗口工作状态
白色：正常工作状态
红色：已经损坏，需要更换
响应时间：小于25ms
|
