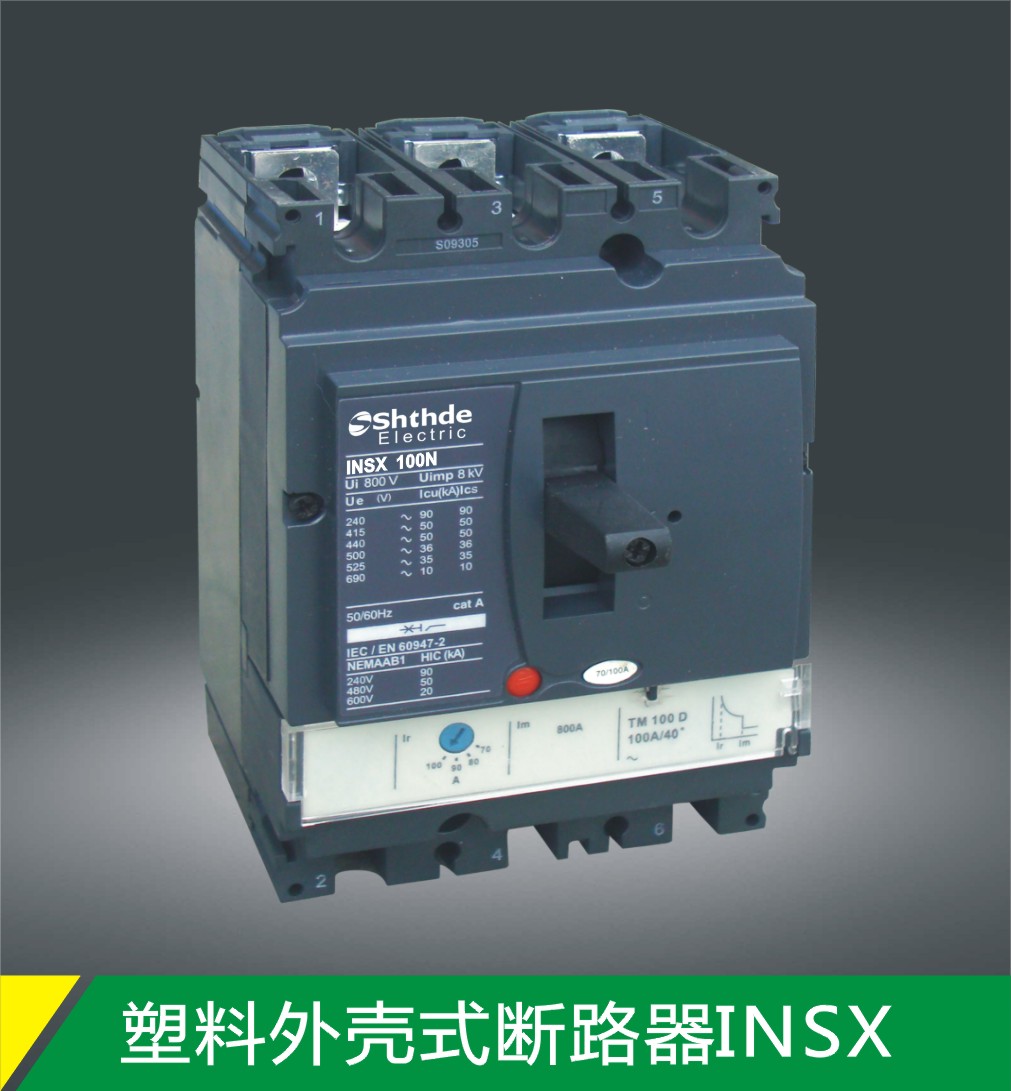

香港施耐德塑壳断路器INSX（ICVS）是新一代塑壳断路器，集全面的电能管理于极致保护，内置双芯互感器，可以实现电力参数的精准测量，“即插即用”的便捷通信网络架构技术，方便搭建复杂通信网络，助全面电能管理节能增效，主要应用于工业、能源及基础设施、公商建、民用住宅、数据中心。
额定工作电压：AC690V及以下
施耐德香港有限公司INSX（ICVS）塑壳断路器额定绝缘电压：AC750 V
香港施耐德INSX（ICVS）塑壳断路器规格：INSX-100、INSX-160、INSX-250、INSX-400、INSX-630
香港施耐德INSX（ICVS）塑壳断路器额定电流：16A、25A、32A、40A、50A、63A、80A、100A、125A、160A、180A、200A、225A、250A、300A、315A、350A、400A、500A、630A
香港施耐德INSX（ICVS）塑壳断路器极数：3极, 4极。
四极断路器中，中性极（N极）的型式有四种： A型：N极不安装过电流脱扣器，且N极始终接通不与其他三极一起合分； B型：N极不安装过电流脱扣器，且N极与其他三极一起合分； C型：N极安装过电流脱扣器，且N极与其他三极一起合分； D型：N极安装过电流脱扣器，且N极始终接通，不与其他三极一起合分；
香港施耐德INSX（ICVS）塑壳断路器安装方式：固定式F、插入式P、抽出式D。
香港施耐德INSX（ICVS）塑壳断路器功能：配电、电动机的短路、过载、缺相、过欠压等保护功能
按断路器的用途分类：配电用断路器——无代号，保护电动机用断路器——以“2”表示。
手柄直接操作无代号，电动操作用“P”表示；转动手柄用“Z”表示。
按脱扣器型式分：仅有瞬时动作脱扣器（电磁脱扣器）、热动+电磁脱扣器（复式）、电子脱扣器。
额定短路分断能力级别：D-经济型；N标准型；H-较高型；L-超高分断型。
额定极限分断能力Icu=额定运行短断分断能力Ics
□INSX-100N的Icu= Ics：25kA；INSX-100H的Icu= Ics：70kA；INSX-100L的Icu= Ics：150kA
□INSX-160N的Icu= Ics：36kA；INSX-160H的Icu= Ics：70kA；INSX-160L的Icu= Ics：150kA
□INSX-250N的Icu= Ics：36kA；INSX-250H的Icu= Ics：70kA；INSX-250L的Icu= Ics：150kA
□INSX-400N的Icu= Ics：45kA；INSX-400H的Icu= Ics：70kA；INSX-400L的Icu= Ics：150kA
□INSX-630N的Icu= Ics：45kA；INSX-630H的Icu= Ics：70kA；INSX-630L的Icu= Ics：150kA
脱扣器方式及附件代号□□□：前面第一位数□表示脱扣器方式；后面两位数□□表示附件名称。
脱扣器方式：瞬时脱扣器：2□□表示；复式脱扣： 3□□表示；电子式脱扣器： 4□□表示。
附件名称：□00表示不带附件；□08表示报警触头；□10表示分励脱扣器；□20表示辅助触头；□30表示久压脱扣器；□40表示分励脱扣器+辅助触头；□60表示二组辅助触头；□70表示久压脱扣器+辅助触头；□18表示分励脱扣器+报警触头；□28表示辅助触头+报警触头；□38表示久压脱扣器+报警触头；□48表示分励脱扣器+辅助触头+报警触头；□68表示二组辅助触头+报警触头；□78表示久压脱扣器+辅助触头+报警触头。
香港施耐德INSX塑壳断路器机械寿命（次）：40000；电气寿命（次）：20000
辅助开关/脱扣指示开关/故障指示开关:OF/SD/SDE
分励线圈/失压线圈(同时只能装一种):220V/380V；MX/MN
香港施耐德INSX（ICVS）塑壳断路器电动机构:MT
香港施耐德INSX（ICVS）塑壳断路器延伸旋转手柄/直接旋转手柄:ERH/RH
香港施耐德INSX（ICVS）塑壳断路器漏电保护模块:Vigi
香港施耐德INSX（ICVS）塑壳断路器绝缘监视模块: VigiM
香港施耐德INSX（ICVS）塑壳断路器电流表模块:IM
INSX塑壳断路器外形尺寸(长×宽×高)：
INSX-100～160：161×105×111；
INSX-250：161×105×126；
INSX-400～630：255×140×168；
INSX塑壳断路器安装尺寸(长×宽×直径)：
INSX-100～250：125×35×Φ6；
INSX-400～630：227×45×Φ6；
