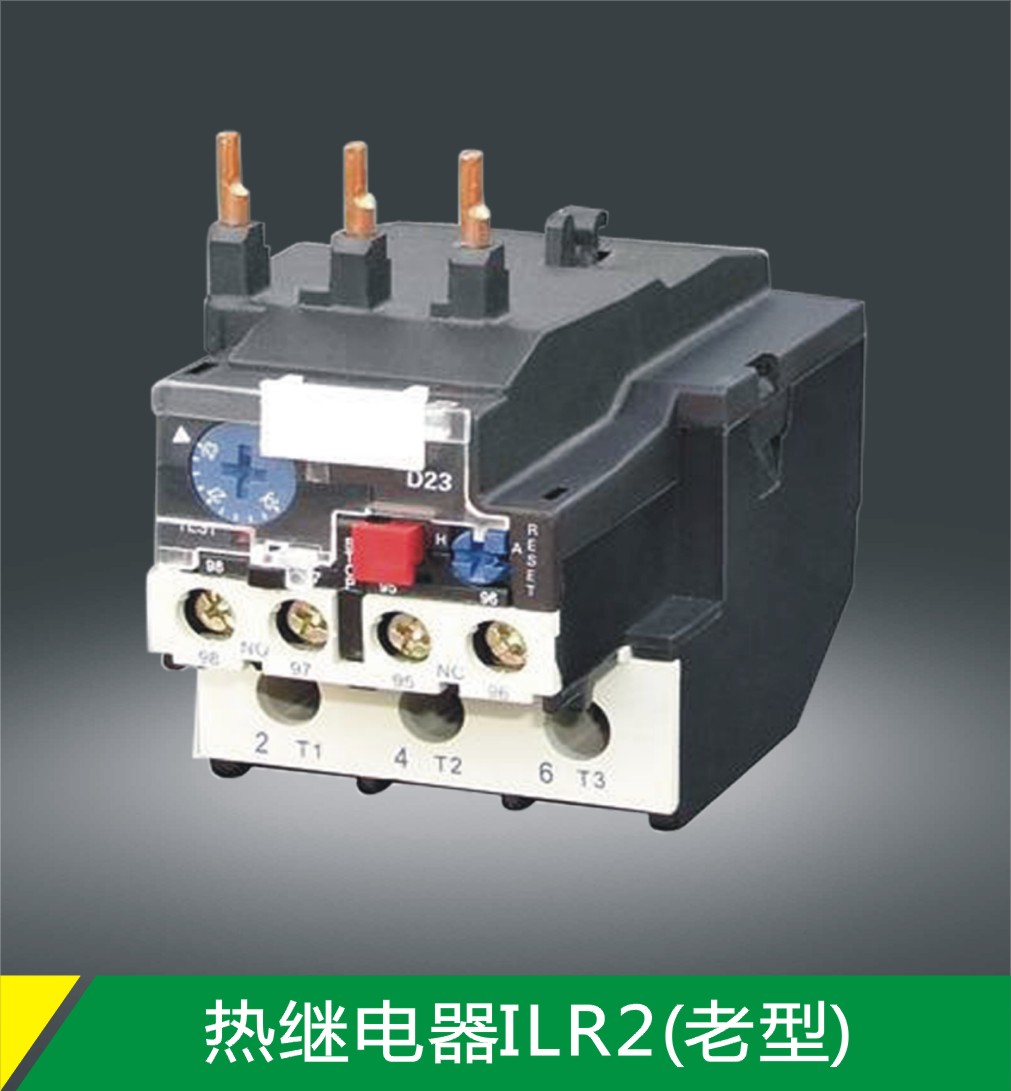

施耐德香港有限公司ILR2-D热过载继电器用于交流50或60Hz，电压至600V，电流至93A及以下的电路中，供交流电动机热保护用。并且有差动机构和温度补偿环节，可与CJX2（LC1-D）交流接触器配装，也可独立安装。
动作特性：三相负载平衡时的动作时间
整定电流倍数 动作时间 起始条件 环境温度
1.05 In ＞2h 冷态
1.2 In ＜2h 热态（接序号码试验后） 20±5℃
1.5 In ＜4min
7.2 10A 2s＜Tp≤10s ≤63A 冷态
10A 4s＜Tp≤10s ＞63A
断相动作性能:
整定电流倍数 动作时间 起始条件 环境温度
任意二相 第三相
1.0 0.9 ＞2h 冷态 20±5℃
1.1 5 0 ＜2h 热态（接序号码试验后）
型号规格 整定电流范围（A） 可插接安装的接触器
ILR2-D1301 0.1——0.16 ILC1-D09——D32
ILR2-D1302 0.16——0.25 ILC1-D09——D32
ILR2-D1303 0.25——0.4 ILC1-D09——D32
ILR2-D1304 0.4——0.63 ILC1-D09——D32
ILR2-D1305 0.63——1 ILC1- D09——D32
ILR2-D1306 1——1.6 ILC1-D09——D32
ILR2-D1307 1.6——2.5 ILC1- D09——D32
ILR2-D1308 2.5——4 ILC1- D09——D32
ILR2-D1310 4——6 ILC1-D09——D32
ILR2-D1312 5.5——8 ILC1-D09——D32
ILR2-D1314 7——10 ILC1-D09——D32
ILR2-D1316 9——13 ILC1-D09——D32
ILR2-D1321 12——18 ILC1-D09——D32
ILR2-D1322 17——25 ILC1-D32
ILR2-D2353 23——32 ILC1-D25——D32
ILR2-D2355 30——40 ILC1-D25——D32
ILR2-D3322 17——25 ILC1-D40——D95
ILR2-D3353 23——32 ILC1-D40——D95
ILR2-D3355 30——40 ILC1-D40——D95
ILR2-D3357 37——50 ILC1-D50——D95
ILR2-D3359 48——65 ILC1-D50——D95
ILR2-D3361 55——70 ILC1-D65——D95
ILR2-D3363 63——80 ILC1-D80——D95
ILR2-D3365 80——93 ILC1-D95
|
