1适用范围

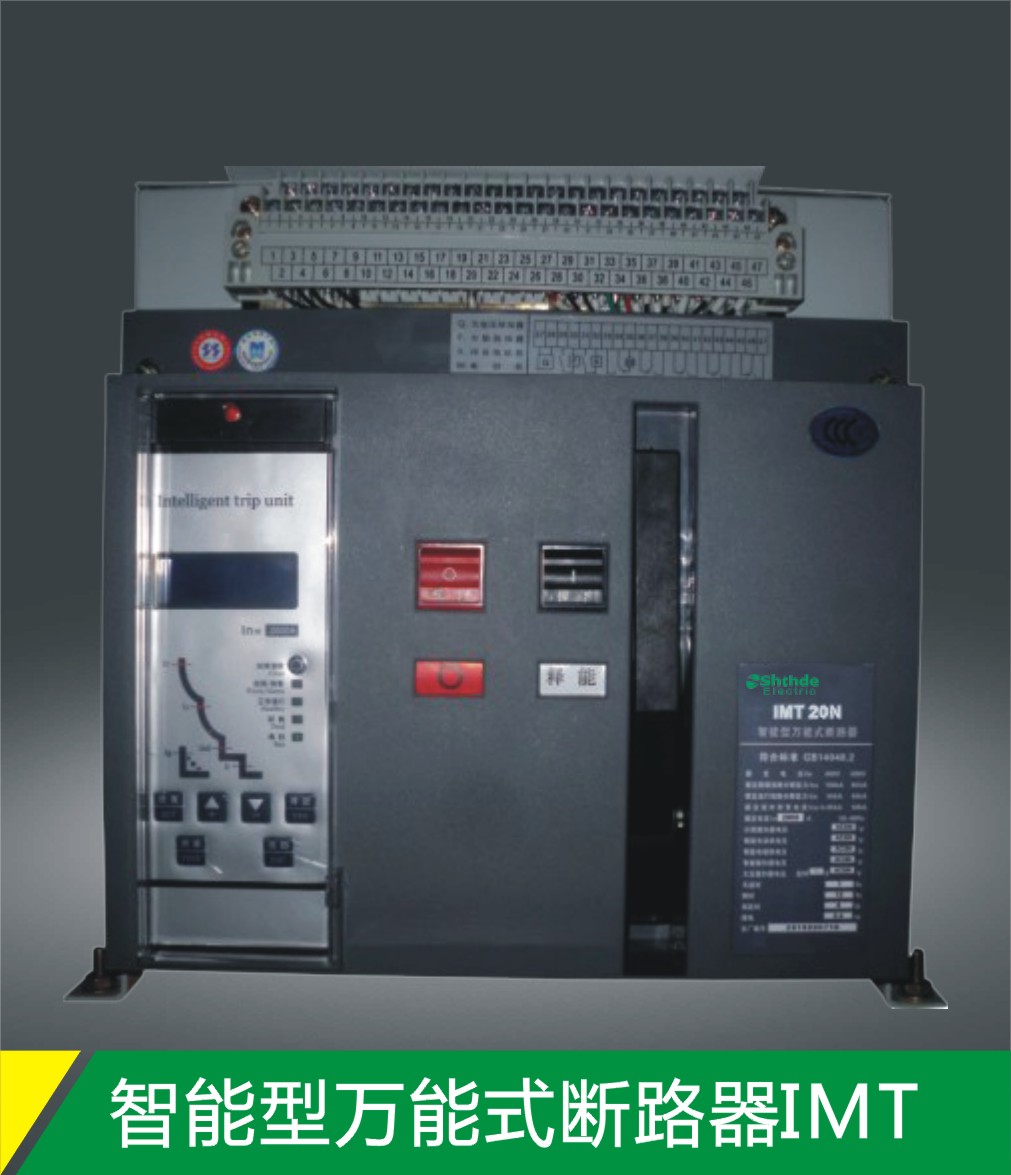

香港施耐德IMT-2000-6300智能型万能式断路器（以下简称断路器）适用于交流50Hz、60Hz，额定工作电压交流400V、690V，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等的危害；该断路器具有智能化功能，精确选择性保护能提高供电可靠性，避免不必要的停电。
香港施耐德IMT-2000-6300智能型万能式断路器能广泛适用于电站、工厂、矿山（特别是690V）和现代高层建筑，特别是智能楼宇中的配电系统。
施耐德香港有限公司IMT-2000-6300智能型万能式断路器符合IEC/EN60947-2和GB14048.2标准，全系列通过3C认证。
IMT(Inm=2000~6300)系列智能型万能式断路器
1抽屉式断路器2固定式断路器3智能控制器4操作机构5辅助触头6钥匙锁7灭弧室8二次插接件9钢缆连锁10杠杆连锁11分励脱扣器12闭合电磁铁13欠电压脱扣器14电动储能机构15摇手柄16安装板
4香港施耐德IMT-2000-6300智能型万能式断路器主要参数及技术性能
4.1香港施耐德IMT-2000-6300智能型万能式断路器主要技术指标
型号 IMT-2000
额定短路分断能力 Icu=80kA 400V Icu=50kA 690V
Ics=50kA 400V Ics=40kA 690V
Icw=50kA 400V Icw=40kA 690V
额定电流In(A) 400 630 800 1000 1250 1600 2000
极数 3、4
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）100%In
固有分断时间（ms） 23~32
智能型控制器 标准型（M）
通讯型（H）
操作性能 电气寿命 1000
机械寿命 免维护2500 有维护10000
接线方式 水平、垂直
重量（kg） 抽屉式三极/四极 68/77 70/80 74/81
固定式三级/四极 42/51 53/52 45/53
型号 IMT-3200、IMT-4000
额定短路分断能力 Icu=100kA 400V Icu=65kA 690V
Ics=80kA 400V Ics=65kA 690V
Icw=80kA 400V Icw=50kA 690V
额定电流In(A) 2000 2500 3200 4000
极数 3、4
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）100%In 50%In
固有分断时间（ms） 23~32
智能型控制器 标准型（M）
通讯型（H）
操作性能 电气寿命 500
机械寿命 免维护2500 有维护10000
接线方式 水平、垂直
重量（kg） 抽屉式三极/四极 94.5/117 119
固定式三级/四极 52.5/65.5
型号 IMT-6300
额定短路分断能力 Icu=120kA 400V Icu=85kA 690V
Ics=100kA 400V Ics=75kA 690V
Icw=100kA 400V Icw=75kA 690V
额定电流In(A) 4000 5000 6300
极数 3、4 3
额定电压Ue(V) 400、690
额定绝缘电压Ui(V) 1000
N极最大持续电流IN（A）50%In
固有分断时间（ms） 23~32
5.2智能型控制器
标准型（M型）多功能型（3M或3H型）
普通型，多功能型智能控制器功能一览表
功能选择性 标准型M 多功能型3M 3H
过载反时限保护 √ √ √
|
