自由浮球式疏水阀cs41h
一、自由浮球式疏水阀cs41h用途
CS11H/CS41H自由浮球式蒸汽疏水阀用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
二、自由浮球式蒸汽疏水阀工作原理
CS41H自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏
三、自由浮球式疏水阀cs41h特点
1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率
2、蒸汽压力变化时，不受影响，能连续工作性能稳定
3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好
4、自动排空气性能好
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
四、CS41H自由浮球式蒸汽疏水阀主要性能参数
|
型号 |
工作压力/MPa |
适用温度/℃ |
适用介质 |
阀体材料 |
|
CS41H-16 |
1.6 |
≤200 |
水、蒸汽 |
铸铁 |
|
CS41H-16C |
1.6 |
≤200 |
水、蒸汽 |
碳钢 |
|
CS41H-40 |
4 |
≤200 |
水、蒸汽 |
碳钢 |

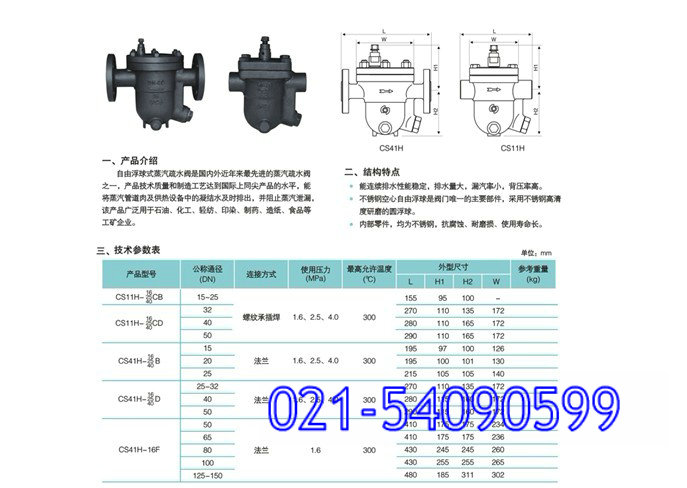

五、CS41H自由浮球式蒸汽疏水阀外形连接尺寸
|
产品型号 |
口径 |
尺寸 |
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-ф14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-ф14 |
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |
|
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-ф14 |
|
CS41H-16/25/40C-D |
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-ф18 |
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-ф18 |
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-ф18 |
|
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-ф18 |
|
CS41H-16/25/C-F |
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-ф18 |
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-ф18 |
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-ф18 |
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-ф18 |
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-ф23 | |
