| 热像仪TMTI 300 |
| |
 |
| |
| 在可承受的价位水平上满足有效维修需要的热成像 |
| |
|

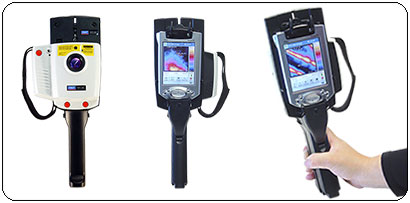

SKF TMTI 300是一款使用灵活、方便的热成像仪，它把肉眼不可见的热辐射转变为可以看见的图像，在宽的温度范围下安全有效地检查机械、电气设备。 |
| |
 |
使用简单、重量轻，可以单手可双手操作，灵活、可用于大多数工业应用 |
|
非接触测量技术，确保检测运行设备时的安全 |
|
大容量热像图存储能力，1000张热像图/Mb，可保存在掌上电脑的存储卡上。数据收集和之后的报告制作都很简单。 |
|
两个用户可定义的温度点，用于感应趣区域温度的对比。两个温度点的温差作为一个独立的数据显示出来 |
|
与个人电脑和掌上电脑兼容，使得回放热像图和报告编辑灵活 |
|
包括有软件，使用数据分析更容易 |
|
指示激光显示像素大小，可用于定位感兴趣的区域，以精确测量温度 |
|
温标在K、°C 和°F之间可选，不需要在测量后再进行单位的换算 |
|
3种不同的热像图色彩形式（绿/蓝、红/蓝、灰度图）可选，以便于查看 |
|
预留三角架安装螺柱，便于获得长期监测所需要的稳定性 |
|
坚固的仪器箱。热像仪、手提带和掌上电脑可以一起保存在仪器箱里，为测量随时作好准备 |
|
是其它状态监测技术，如振动分析的重要补充 | |
| |
 |
| TMTI 300拍到的热像图显示两个运行轴承的温度的不同。温度上的差别可能意味着潜在的轴承故障，它可能导致机器失效和停机。 |
| |
 |
| TMTI 300用于检查电缆连接。其中一条电缆的温度显著高于其它电缆。这可能意味着出了什么问题，应该作进一步的检查。 |
| |
 |
|
要能够看到热像图，需要一个掌上电脑（Pocket PC）
需要单独购买。 | |
| |
| 技术参数 |
 |
| 订货号 |
TMTI 300 |
| 性能 |
|
| 温度测量范围 |
-10 °C—300 °C |
| 视场（FOV） |
20° x 20° |
| 频谱响应 |
8 —14 µm |
| 灵敏度 |
在30 °C时约0.3 K |
| 显示图像 |
96×96像素（在掌上电脑PDA上） |
| |
128×128像素（在PC机上） |
| 检测传感器 |
16×16像素阵列 |
| 祯频 |
8 Hz |
| 聚焦范围 |
0.7m – 无限大 |
| 图像储存 |
每MB最多存1000幅热像 |
| 指示激光 |
二类激光 |
| 热像仪供电电源 |
|
| 电池 |
4节AA（LR6）碱性电池 |
| 工作时间 |
最多8小时 |
| 交流电源 |
交流电源适配器（随仪器一起提供） |
| 机械性能 |
|
| 外壳 |
耐冲击塑料 |
| 外形尺寸 |
120x125x80 mm |
| 重量 |
<600克，不包括掌上电脑和机架 |
| 固定 |
手持或三脚架支撑 |
| 环境 |
|
| 工作温度范围 |
-5 — 50 °C |
| 湿度 |
10%—90% |
| 储存温度范围 |
-20 — 80 °C |
CE 标识（欧洲）
|
电磁兼容指令89/336/EEC，以及下列相关标准辐射EN 61000-6-3，EN 61000-6-4
免疫EN 61000-6-1，EN 61000-6-2 |
| IP等级 |
40 |
| 激光标准 |
USA 21, CFR 1040.10 |
| 包括的组件 |
|
| |
热像仪和机架 |
| |
掌上电脑和PC机用软件 |
| |
iPaq同步电缆 |
| |
2m长RS232线缆，用于连接热像仪和PC机 |
| |
使用说明书 |
| |
交流电源适配器 |
| |
仪器箱 |
| 外接电脑要求 |
|
| 掌上电脑（Pocket PC） |
与运行Microsoft ‘Pocket PC’ 2000、2002和2003版Microseft Windows Mobile 5的大多数掌上电脑设备兼容。 |
| |
RS 232 to 'Pocket PC' communication
cable or CompactFlash RS 232 adaptor
where applicable.
通过RS 232通讯电缆与掌上电脑通讯，或使用CompactFlash RS 232适配器 |
| PC机（个人电脑） |
与IBM机兼容的个人电脑，最低配置：32Mb RAM，300MHz处理器，Windows（2000或XP）操作系统，RS 232串行接口（115k波特率），16位彩显 | |
