产品概述

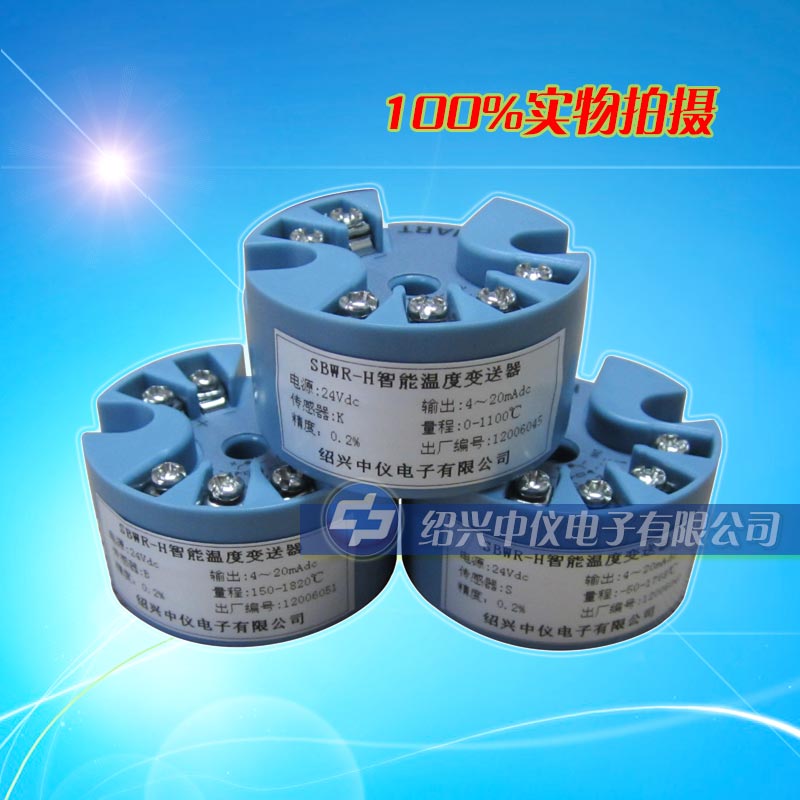

绍兴中仪SBW两线制温度变送器支持 PT50 ,PT100 ,PT500 ,PT1000四种热电阻和 E,J,B,K,N,R,S,T八种热电偶。同时支持测量毫伏信号和电阻信号,隔离电压DC1000V,两线制是指在一对输出导线上,在供电的同时进行输出信号的传输。
主要指标
2.1、基本特点
→两线制温度变送器供电电压:DC12V~32V; →输出信号4-20mA叠加HART协议数字通信(两线制),HART通信不影响4-20mA模拟输出; →可通过手操器和PC机组态调试软件远程管理; →内部采用Pt100测量环境温度,以用于热电偶冷端补偿; →冷端补偿精度:0.5℃; →阻尼:0-32秒可调; →数据刷新率:4次/S; →稳定性:±0.2%/年 →工作温度环境:-40℃~+85℃ (LCD工作温度范围:-20℃~+70℃); →两线制温度变送器外形尺寸:¢44mm; →安装孔间距:33mm; →抗机械振动:10~60Hz,0.21mm正弦波; →抗射频干扰:IEC61000-4-3,20V/M,80~1000MHz。
输入信号与量程范围一览表
信号类型 |
测量范围 |
最小量程 |
输出精度 |
热电偶 |
T |
-200~400℃ |
25℃ |
±0.4℃/0.2% |
E |
-200~1000℃ |
25℃ |
±0.4℃/0.2% |
J |
-210~1200℃ |
25℃ |
±0.4℃/0.2% |
K |
-200~1372℃ |
25℃ |
±0.4℃/0.2% |
N |
-200~1300℃ |
25℃ |
±0.4℃/0.2% |
R |
0~1768℃ |
100℃ |
±0.8℃/0.2% |
S |
0~1768℃ |
100℃ |
±0.8℃/0.2% |
B |
150~1820℃ |
100℃ |
±1.0℃/0.2% |
mV输入 |
-60~60mV |
5mV |
±5.0μV/0.2% |
-100~100mV |
10mV |
±10μV/0.2% |
-1000~1000mV |
50mV |
±100μV/0.2% |
热电阻 |
Pt50 |
-200~850℃ |
10℃ |
±0.15℃/0.2% |
Pt100 |
-200~850℃ |
10℃ |
±0.15℃/0.2% |
Pt500 |
-200~850℃ |
10℃ |
±0.1℃/0.2% |
Pt1000 |
-200~850℃ |
10℃ |
±0.1℃/0.2% |
电阻输入 |
10~300Ω |
20Ω |
±0.1Ω/0.2% |
10~500Ω |
100Ω |
±0.2Ω/0.2% |
10~5000Ω |
100Ω |
±1.0Ω/0.2% |
注:两线制温度变送器输出精度的"%"是相对于设定的量程范围,应用时取量程误差与绝对误差的较大值。
硬件部分
3.1、电源
→本模块供电电压范围为DC12V~32V,从"供电端子"端接入。 →本模块内置反向电压保护电路,反接电源不会损坏模块。 →注意:绝对不要将24V接入到传感器端子!否则将造成模块永久损坏。 查阅更详细的绍兴中仪SBW两线制温度变送器资料请登陆绍兴中仪网站http://www.zhoyi.com。绍兴中仪WRK铠装热电偶,绍兴中仪SBWR热电偶温度变送器,绍兴中仪带补偿导线PT100热电阻,绍兴中仪SBW两线制温度变送器,绍兴中仪SBWH-HART温度变送器,绍兴中仪WZP装配热电阻,绍兴中仪WR装配热电偶,绍兴中仪SBWZ热电阻温度变送器,绍兴中仪SBWR1-K型热电偶温度变送器,绍兴中仪SBWZ1-PT100温度变送器,绍兴中仪WZP防爆铂热电阻,绍兴中仪WR防爆热电偶,绍兴中仪GB-6000B壁挂式温湿度变送器,绍兴中仪SWB-H智能温度变送器,绍兴中仪SBW一体化温度变送器,绍兴中仪SBWR5-S型热电偶温度变送器,绍兴中仪SBWR4-B型热电偶温度变送器,绍兴中仪WZPK铠装铂热电阻 |
